ГП АС-05/24 Последовательный привод и сам регулирующий клапан представляют собой электрический регулирующий клапан. Он широко используется в автоматизации зданий, системах горячего и холодного водоснабжения, системах кондиционирования воздуха, теплообменных станциях, водоочистке и во многих дру...
ГП АС-05/24 Последовательный привод и сам регулирующий клапан представляют собой электрический регулирующий клапан. Он широко используется в автоматизации зданий, системах горячего и холодного водоснабжения, системах кондиционирования воздуха, теплообменных станциях, водоочистке и во многих других отраслях. Он использует переменный и постоянный ток. Источник питания переменного/постоянного тока 24 В является источником питания , который можно выбрать с помощью различных методов связи (RS485, M-BUS, 4G, 4–20 мА или 0–10 В) для управления перемещением клапана в необходимое положение для достижения автоматического контроль.
Технические параметры:
Напряжение источника питания:переменный/постоянный ток 24 В.
Номинальная рабочая мощность:24 Вт.

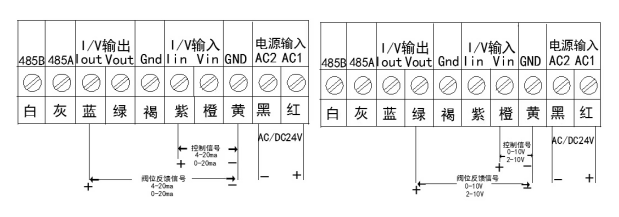

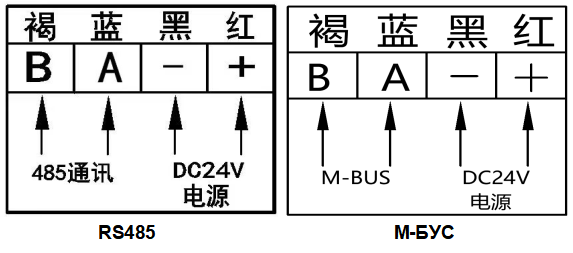

Способ связи:RS485, MBUS, 4G, 4–20 мА или 0–10 В.
Ошибка точности ввода:≤1
Диапазон температур:-25-65 ℃.
Время переключения:≤80 с.
Производительность регулировки:процентная регулировка.
Диапазон крутящего момента:50 Нм (75 Нм).
Уровень защиты:IP65 IP67 IP68.
Функции:
1.Бесщеточный электропривод имеет функцию защиты от перегрузки и может выдавать постоянный крутящий момент во время паузы, чтобы поддерживать постоянное открытие клапана в любом положении.
2.Низкое энергопотребление, низкий уровень шума и высокий выходной крутящий момент.
3.Имеет функцию самопроверки поездки. (Подробную информацию см. в инструкции по эксплуатации).
4.Привод имеет функцию ПИД-регулирования. Когда дистанционное управление ограничено, открытие клапана можно регулировать в соответствии с заранее установленной температурой.

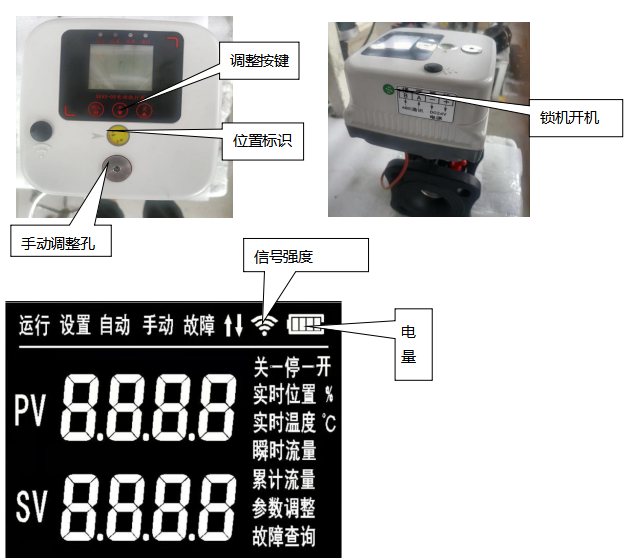

5.Сам привод оснащен жидкокристаллическим дисплеем, поэтому вы можете интуитивно просматривать серийные данные, такие как изменения температуры открытия, на месте.
6.Он имеет функцию блокировки, а сами кнопки представляют собой сенсорные кнопки, которые относительно чувствительны, чтобы предотвратить неправильные действия со стороны другого персонала, за исключением обслуживающего персонала (для разблокировки вам нужно всего лишь использовать магнит, чтобы определить чувствительную область для разблокировки).

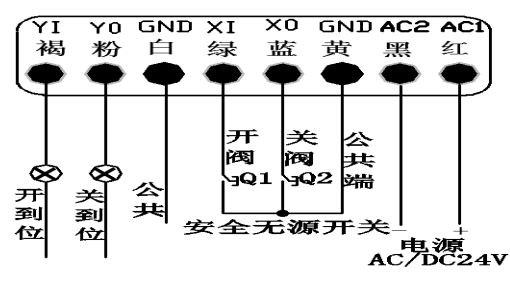

Схема подключения переключателя:
Рабочие параметры:
Рабочее напряжение:AC/DC24V
Номинальный ток:2А
Особенности:Изоляция питания и сигнала, безопасное управление сигналом.
Он имеет функцию неиндуктивного контактного выхода для открытия и закрытия положения.
1.Рабочий источник питания AC/DC24V.
2.AC1 Входная мощность AC2.
3.XO – сигнал закрытия клапана.
4.XI – сигнал открытия клапана.
5.YO сигнал обратной связи закрытия клапана. Когда открытие клапана равно 0, выводится отрицательный сигнал, и YO подключается к GND.
6.Сигнал обратной связи открытия клапана YI. Когда открытие клапана равно 100, выводится отрицательный сигнал, и YI и GND соединяются.

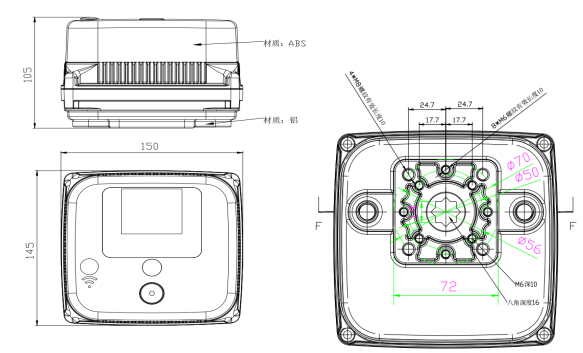

Способ установки:
Используя метод фланцевого соединения, установка надежна и удобна.
| Диапазон калибров | Ду40 ~ Ду150 |
| Материал корпуса клапана | Ковкий чугун |
| сердечник клапана | Материал: нержавеющая сталь 304. Тип: Тип V |
| Давление клапана | 1,6 МПа |
| Средняя температура | 2 ℃ -130 ℃ |
| Регулировка хода | 0-100 % |
| Точность открытия | ±1% |

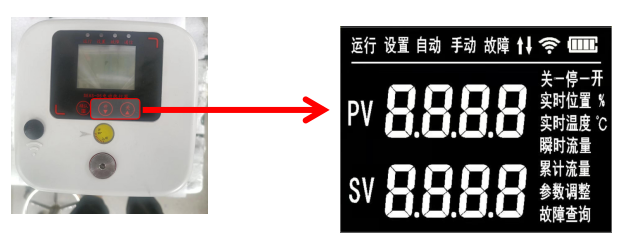

Клавиша блокировки устройства для включения:
Состояние блокировки:если привод не используется, через 1 минуту система перейдет в состояние блокировки клавиатуры, и все клавиши на панели привода станут неактивными.
Разблокированное состояние: когда вам нужно управлять приводом, вам необходимо использовать «ключ», настроенный компанией, и поместить его в положение «Заблокировать кнопку запуска» на 5 секунд. Зуммер привода прозвучит один раз, и система разблокируется. Вы можете управлять кнопками панели привода.

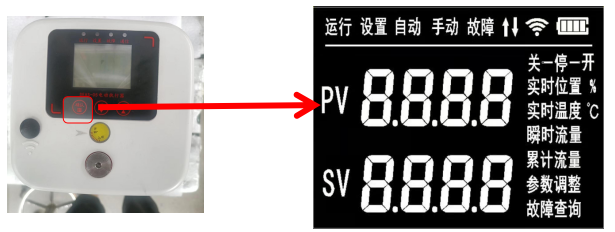

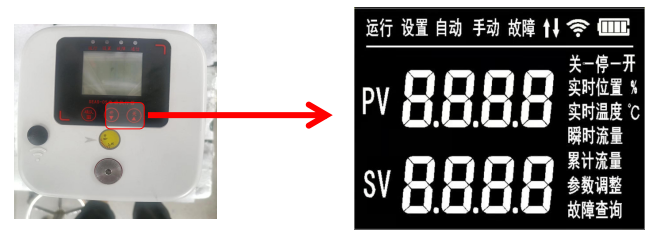

Настройка положения привода (автоматическая):
1.Нажмите и удерживайте кнопки «Вкл» и «Выкл» одновременно, чтобы перевести систему в «автоматический режим».
2.Нажмите кнопку «Меню», чтобы войти в настройку положения привода, и на дисплее PV отобразится «0001». Настраивая кнопку «Выкл», управляйте клапаном привода в закрытом положении, и число SV будет становиться все меньше и меньше.
3.Нажмите кнопку «Меню», чтобы войти в настройку положения привода, и на дисплее PV отобразится «0002». Регулируя кнопку «Открыть», управляйте клапаном привода в открытом положении, и число SV будет становиться все больше и больше.
4.Нажмите кнопку «Меню», чтобы войти в настройку положения привода, PV отобразит «0004», а SV отобразит определенное минимальное положение текущего клапана.
5.Нажмите кнопку «Меню», чтобы войти в настройку положения привода, PV отобразит «0005», а SV отобразит определенное максимальное положение текущего клапана.
6.Нажмите кнопку «Меню», система выйдет из режима настройки и настройка будет завершена.

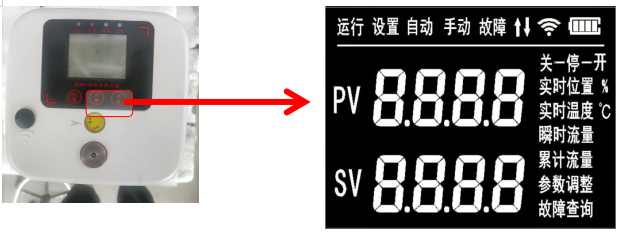

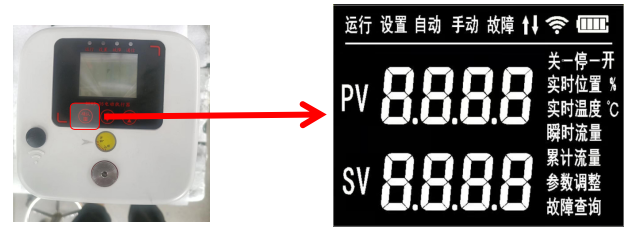

Отображение рабочих параметров (работа):
1.Нажмите и удерживайте кнопки «Вкл» и «Выкл» одновременно, чтобы перевести систему в «Режим работы» и отобразить текущее местоположение в режиме реального времени.
PV отображает текущее положение привода в режиме реального времени.
SV отображает заданное положение привода в режиме реального времени.
2.Нажмите кнопку «Меню», чтобы переключить содержимое дисплея и отобразить температуру в реальном времени.
PV отображает температуру воды на входе.
SV отображает температуру на выходе.
3.Нажмите кнопку «Меню», чтобы переключить содержимое дисплея и отобразить «Мгновенный расход».
PV отображает текущее время.
SV отображает текущее давление.
4.Нажмите кнопку «Меню», чтобы переключить содержимое дисплея и отобразить «Общий расход».
PV показывает текущее местоположение
Положение настройки дисплея SV
Среди них текущий режим включает в себя проверку старения привода и режим отправки данных привода NB.
Нажмите кнопку «Вкл», чтобы переключить привод в режим проверки старения, и привод будет работать в диапазоне 0–100%.
Нажмите кнопку «Выкл.», привод отправляет данные на сервер через режим NB.

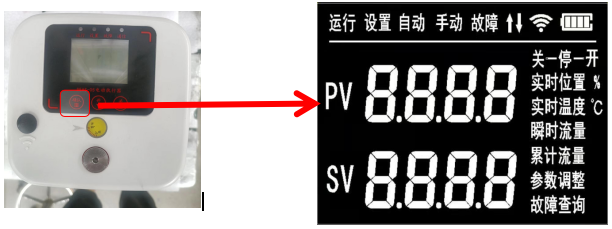

Настройка отображения параметров (настройка):
1.Нажмите и удерживайте кнопки «Вкл» и «Выкл» одновременно, чтобы перевести систему в «Режим настройки» и отобразить текущее положение в режиме реального времени.
Текущий серийный номер PV в реальном времени.
Данные параметров дисплея SV.
2.Нажмите кнопку «Меню», чтобы переключить содержимое дисплея.
Текущий серийный номер PV в реальном времени.
Данные параметров дисплея SV.

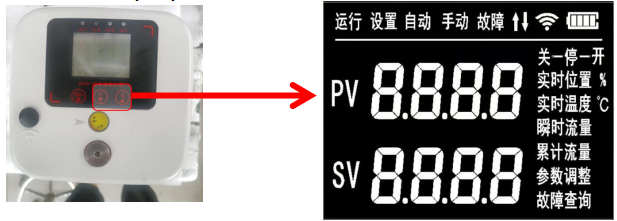

Ручной режим привода (ручной):
1.Нажмите и удерживайте кнопки «Вкл» и «Выкл» одновременно, чтобы перевести систему в «Ручной режим» и отобразить текущее положение в реальном времени.
Текущий серийный номер PV в реальном времени.
Данные параметров дисплея SV.
2.Нажмите кнопку «Меню», чтобы войти в «Ручной режим».
Текущий серийный номер PV в реальном времени.
Данные параметров дисплея SV.
3.Нажмите кнопку «Вкл» и кнопку «Выкл», чтобы управлять вращением привода вперед и назад.
